電動試壓泵便攜式滅火器爆破系統內部接線順序

新型滅火器水壓爆破試驗機配合電動試壓泵，安裝方便便捷，性能穩定準確

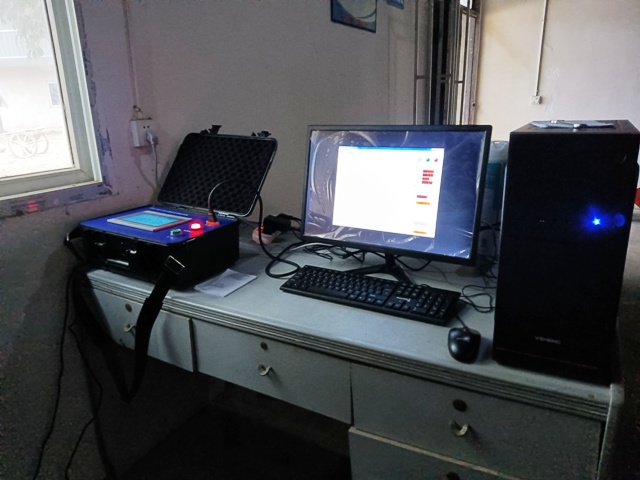

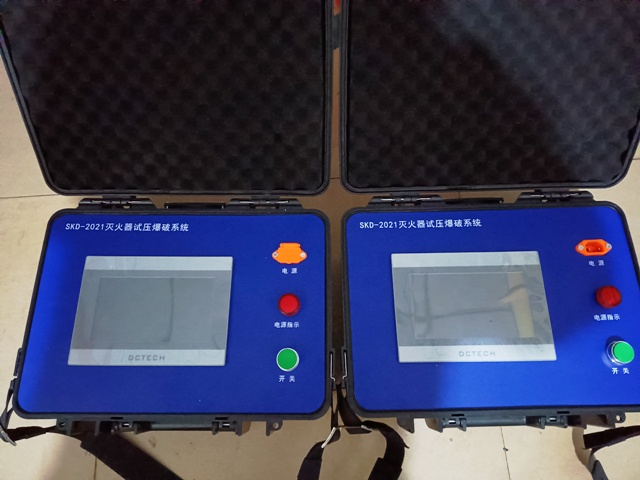

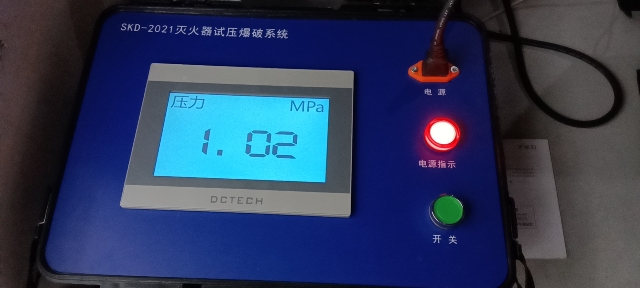

電動試壓泵型便攜式滅火器試壓爆破系統

便攜式滅火器試壓爆破系統配合電動試壓泵

1、 BK500變壓器2和0接線到接線端子做220V供電

2、 BK500變壓器11和15接PLC的L和N，220V給PLC供電

3、 PLC端子20和22（模擬量）接到接線端子正＋負－

4、 PLC端子8和9（開關量）接到接線端子K1和K2

5、 PLC端子6接流量模塊﹢，PLC端子7接流量模塊﹣（24V電源）

6、 隔離柵端子1接端子傳感器﹢紅色線，端子2接傳感器﹣黑線，端子3接傳感器屏蔽線

7、 流量模塊端子﹢接接線端子第一個，﹣接接線端子第二個，3接接線端子第三個，4接接線端子第四，電子秤接線順序  紅﹢黑﹣綠3白4

8、 PLC端子15和16短接（V0和I0﹢）16接隔離柵端子8,17接隔離柵端子11

9、 PLC端子18和19短接（V1﹢和I1﹢），18接流量模塊端子7,20接流量模塊8

10、隔離柵端子9接流量模塊﹢，端子12接流量模塊﹣（24V供電）

11、接線端子開關量：K1接變頻器端子DI1，接線端子K2接變頻器端子COM

12、接線端子模擬量：接線端子﹢接變頻器AI2，接線端子﹣接變頻器GND
