零件事業部新增高壓自控電動試壓泵技術條件臥龍南陽防爆集團

1、項目名稱
控制棒驅動機構項目新增高壓自控電動試壓泵。
2、項目來源及背景
控制棒驅動機構項目需求，為零件事業部提請高壓自控電動試壓泵，滿足高壓水壓試驗要求和實際生產需求。
3、項目規模及用途
用于不銹鋼容器的高壓水壓試驗。
4、項目技術與經濟的可行性分析（含節能分析、效益預計、投資回報期）
5、項目技術條件
技 術 條 件 5.1.1 打水壓要求

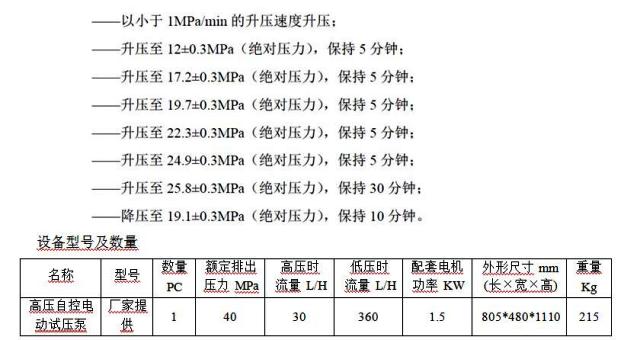

a）被打水壓零部件容積 5.0 升-6.5 升，水箱體積 100 升。b）打水壓要求
設備型號及數量



主要技術參數
a. 在試壓的初始階段具有較大流量，能迅速充液和升壓，以縮短實驗時間。c. 當壓力超過 1.6MPa 后，為使試壓過程能較平穩而緩慢地進行，則流量自動

減少。
d．高低壓時流量能自動變換，可在 0-40MPa 范圍內調節穩定輸出壓力。精度
MPa。
e．主要結構包括：水箱、吸水管、機座、減速箱、導體滑塊副、低壓水缸、控制閥、溢流閥、工作接管、安全閥、壓力表、放水閥、集水器、高壓水泵、電動機、高壓出水軟管及控制系統等。
其他要求（文件資料、安裝調試、項目驗收等）
材質要求
水箱、吸水管、水缸、閥門、集水器等與水直接接觸的零部件要求材質為不銹鋼。出水高壓軟管為鋼絲編織管，內芯材料為橡膠，耐壓大于 60MPa，長度 5m，A 型扣壓式管接頭 M16*1.5，接頭材料為不銹鋼，配 10 件 O 型密封圈，密封圈材料為天然橡膠。所有與水直接接觸的零部件盡量使用去氯、去氟、去硫的材料，不能對試壓用水造成污染。
配備微機壓力控制系統（最好寫清楚單屏計算機操作臺）


電氣控制部分遵循電器行業標準，采用知名品牌計算機和 PLC，控制性能穩定， 數據真實可靠。整個試驗過程全部電腦自動控制，所有的試驗設定和操作都可在自動控制臺完成，計算機自動生成壓力、時間曲線，實時顯示。
1）系統具備緊急關斷操作按鈕，緊急情況按下“緊急停止”按鈕迅速關斷系統總電源，同時對承受高壓的管路和腔體進行卸壓。
2）控制臺上遠程手動控制高壓泵的啟動停止、泵端卸荷閥（升壓閥）、容器卸荷閥、截止閥開啟與關閉。
3）控制系統可實現自動開機、自動檢測、分階段升壓、自動保壓、自動卸壓等功能，分述如下：
分段試壓功能：可以實現在系統壓力：30%壓力、60%壓力、100%等壓力時自動停機保壓。分段壓力 6 段。
自動卸壓功能：程序通過對遠控卸荷閥的自動控制，可自動卸除試壓泵端、容器端壓力。
4）數據記錄功能：在系統啟動以后可以實時記錄工作過程中壓力的變化數據。

5）數據報表：將測試中的壓力變化數據以數據表的形式輸出。輸出的報告格式可以根據用戶要求進行制作。
6）壓力數顯功能：系統不僅在微機上可實現壓力參數實時顯示，還可通過 XST 數顯壓力表在操作臺上進行顯示，直觀方便準確，精確高。顯示值可達小數點后一至兩位。
7)自動、手動切換操作功能：當由于系統不需要自動操作功能時，可通過操作臺轉換開關選擇手動控制泵端閥、排氣閥。
8）故障報警：當出現超壓、過載等異常情況時，系統自動停止測試并卸除工件
壓力，發出報警信號。
9）電控元件采用施耐德、PLC 采用西門子。
文件資料
? 隨機提供總裝圖、電氣原理圖、易損件明細及圖紙。
? 設備使用說明書、操作規程、維護保養規程中文版各一套。
? 質量合格證。
? 裝箱單。
5.2.3 驗收及運輸
入場驗收按照項目技術條件要求進行，內容包括文件資料、外觀質量、技術參數、性能滿足程度和精度檢查等。
