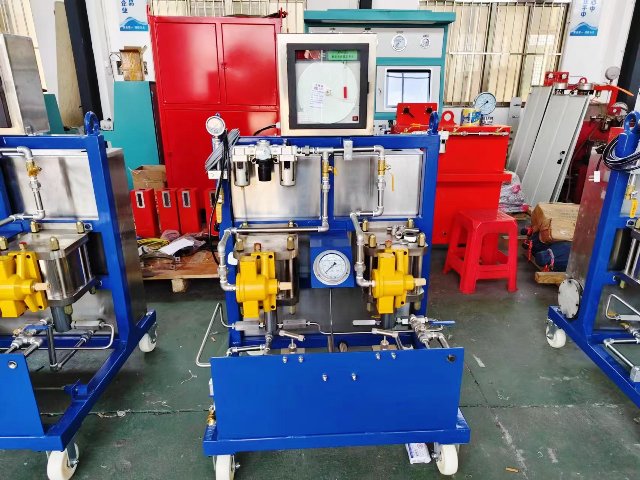

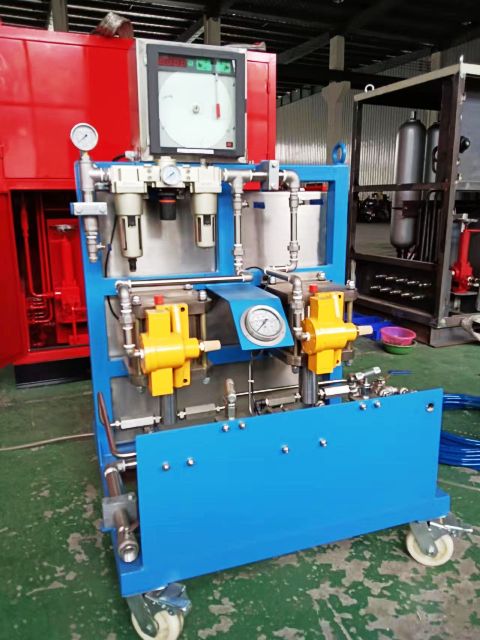

QST(QY)200-J型氣動試壓泵

QST(QY)200-J型氣動試壓泵是試壓泵廠家根據從國外引進的氣動試壓裝置工作原理，結合我國實際情況研制而成的一種新型試壓裝置。

一、     特點

它是使用壓縮空氣為動力源，以氣動泵為壓力源，輸出液壓力與氣源壓力成比例。通過對氣源壓力的調整，便能得到相應的液壓力。當氣壓力與液壓力平衡時，氣動泵便停止充壓，輸出液壓力也就穩定在預調的壓力上，通過控制進氣量大小，從而控制升壓速度。因而具有防爆、輸出壓力可調、升壓速度可控、體積小、重量輕、操作簡單、性能可靠、適用范圍廣等特點。它特別適用于油田鉆采工程的防噴設備、閥門、管道、連接件、壓力容器等受壓設備的高壓和超高壓試壓檢驗。同時也適合科研、檢驗部門作檢測工具。

二、     用途

用于石油化工工程的防噴器、閥門、管道、鍋爐等一切承壓容器進行液體試壓檢測。（泵可作防噴器控制系統中壓力源）。

由于公司設備更新?lián)Q代迅速，本說明書只是一個標準系列的介紹，配件和結構已經有很大改動，具體請以到貨實物為準。

三、     型號意義

四、     相關說明及配件清單

（一）相關說明

1、換向機構為獨立的，有著使用壽命長，性能穩定的優勢，即使使用時間長了維修更換也方便

2、所有閥的執行動作件都是純合金的，有著耐高壓射流、耐磨、耐沖擊的優點

3、所有閥件都是活動合體式的，長期使用需修理時，不用全部更換，只要換閥芯閥座即可，

4、整臺設備所有的密封圈都是德國進口密封圈，保證經久耐用

5、增壓泵頭里面高壓承載件是合金的，扶正環為整體錫青銅，經久耐用。

6、設備內部高壓管路全部是不銹鋼鏡面厚壁管，保證安全可靠。

（二）配件清單

五、   氣動試壓泵的 操作流程

（一）準備工作

(1)  檢查不銹鋼水箱水量是否足夠。

(2)  檢查氣動三聯件油霧器是否缺油

(3)  連接試壓工件

（二）操作流程

1.   如試壓工件很大，可用自來水管先注滿水（可以大幅度減少試驗總用時）。

2.   氣動試壓泵試壓流程：

(1)  關閉泄壓閥，打開保壓閥（泵啟動前保壓閥必須處于開啟狀態，泄壓閥處于關閉狀態）

(2)  開啟低壓泵，當壓力穩定不在上升以后，開啟高壓泵，同時不能關閉低壓泵，當達到目標壓力后，同時關閉高壓泵和低壓泵。試壓系統進入保壓狀態。

(3)  保壓時間到，同時打開泄壓閥和保壓閥，卸除系統壓力、被測工件壓力。

六、     使用時的注意事項及維護保養

1、  對容器作液壓測試時，容器及聯接管道內的氣體應排除干凈，對于容器進行高、超高壓承壓試驗時很有必要的，這樣做使升壓平穩又安全。

2、  進行試壓工作時，操作人員必須注意壓力表的升壓情況及聯接處的滲漏情況，發現問題應立即停泵、卸壓排除。

3、  高壓泵只是起增壓作用，啟動該泵并不增加排量，因而在向被檢容器灌液時，應使該泵停止動作，免使液缸密封件無功磨損。

4、  油霧器內必須有潤滑油，以潤滑氣動泵。油量調節為每分鐘15-20滴即可，油杯內加油必須在無氣壓時進行。

5、  分水濾氣器中的積水隨時放掉，過濾杯水要經常清洗干凈，清洗時先用礦物油清洗再用低壓空氣吹干杯子，切忌用丙酮、乙荃、醋酸鹽、甲苯等溶液清洗,因這些溶液將損壞杯子。

本機的試壓介質必須保持清潔，要經常清洗水箱和過濾器濾網，因試壓介質不清潔，將導致該機的閥類密封不嚴，影響使用。

七、     簡易故障排除

1、泵在運行，不出水

  故障原因：單向閥中夾了雜質或結了水垢

解決方法：

輕輕敲擊單向閥殼體，有時雜質會因為振動跟著水流沖出；

拆下來用汽油或柴油清洗，安裝時注意加少許機油

如發現嚴重磨損，可更換閥芯閥座

2、泵停止不工作

  故障原因：換向閥進了雜質、水汽或缺油

  解決辦法：

檢查氣動三聯件中是否有潤滑機油

拆下?lián)Q向閥背面的消聲器，撥動里面的換向連桿

檢查先導閥的“O”型圈是否損壞

3、高壓上不去

a、檢測空氣動力源壓力是否足夠，正常需要維持在0.6—0.8MPa。

b、可能需要更換單向閥，其操作步驟：將單向閥拆下來，順著介質箭頭的方向更換里面的閥芯即可。

4、掉壓嚴重，保不住壓

故障原因：有泄漏

  解決辦法：

檢查泵到被試壓件之間有無明顯泄漏

檢查保壓閥和泄壓閥是否損壞，如損壞，更換閥心即可。

八、     最大耗氣量及配套的壓風機

耗氣量主要是由低壓氣動缸的每分鐘的往復次數所決定的，在所供氣源壓力不變的情況下，泵的往復次數決定于排出液壓力的大或小。當氣源壓力調至最高作空載排液時（如對被檢容器灌液），就是泵耗氣量最大的時候。隨著容器內的液壓逐漸升高，泵的往復速度也逐漸減慢，直至供入氣壓與排出液壓成比例平衡后，泵就停止動作，耗氣量就等于零。但是由于驅動氣動泵的氣源是經由空氣減壓閥調壓后供給的，氣體流量受到減壓閥所限制。因此氣動泵的最大耗氣量也就是減壓閥的最大允許通過量。按本機所選用的減壓閥，當輸出壓力為0.7MPa時可通過流量1.9M³/分鐘，可用排量為2M³／分鐘的壓風機配合使用，但考慮到氣動泵的空載排油運行時間不會很長（個別是容積小的被檢件），因而選用排量為1.6M³/分鐘的壓風機仍然是合理的。至于常用作檢驗小容積試件的亦可用排量更少的壓風機。
