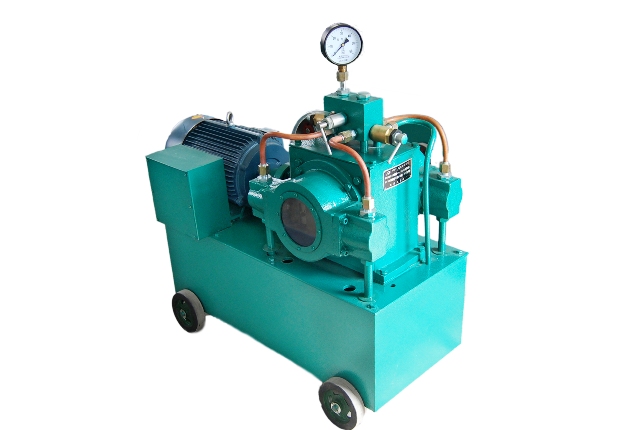

高壓電動試壓泵2DSY系列，是試壓泵廠家很早生產的電動試壓泵型號之一，經過多年的優化和改進，形成工作性能穩定、結構緊湊、功率小、噪音小、移動靈活等諸多優點，多年來暢銷不衰，深得用戶好評，執行標準JB/T9089-1999。 該系列試壓泵的結構為臥式雙缸往復電動試壓泵，由水箱、機座、主機控制三部分組成， 工作時由皮帶付傳給變速傳動軸承，驅動曲軸使支承體、滑塊帶動兩柱塞作往復運動，在兩級單向閥的作用下，實現吸水、排水、加壓，通過控制部分的卸壓閥、調壓閥、壓力表來調節、顯示恒定系統壓力，達到測試目的。 該系列試壓泵的結構為臥式雙缸往復電動試壓泵，由水箱、機座、主機控制三部分組成， 工作時由皮帶付傳給變速傳動軸承，驅動曲軸使支承體、滑塊帶動兩柱塞作往復運動，在兩級單向閥的作用下，實現吸水、排水、加壓，通過控制部分的卸壓閥、調壓閥、壓力表來調節、顯示恒定系統壓力，達到測試目的。

試壓泵具體規格型號參數

2DSY型雙缸電動打壓泵，是按機械工業部石化通用機械標準JB/9089——1999生產的，本泵被廣泛用于石油、化工、機械建筑等行業?？晒└鞣N壓力容器、蒸汽鍋爐、水暖煤氣管道、橡膠塑料管件、機械部件的密封耐壓試驗和強度爆破試驗。試驗介質為試驗介質為5℃-60℃清水、乳化液或運動指數＜45mm/s的油品。

該系列打壓泵具有工作性能穩定，三化程度高。易于操作維修，結構緊湊，移動靈活等特點，適用于各種施工現場及試驗室，是一種壓力測試設備。

二、試壓泵的具體參數

注：電機功率3(kw)  泵體積800×540×1000(㎜)   重量180㎏

三、電動試壓泵的結構

2DSY為臥式雙缸往復式電動試壓泵，由機座、主機、控制部分組成。工作時由電動機通過減速機，驅動曲軸滑塊帶動兩個柱塞作往復運動，由于兩級單向閥的作用，實現液體的吸入排出加壓，并通過控制部分的調壓閥、卸壓閥、壓力表自動調節顯示恒定系統壓力，試壓結束后松開卸壓閥，系統卸壓。

本機的主要特點是結構緊湊，工作穩定，流量大，使用方便。

四、試壓泵使用注意事項

1、先檢查主機箱體內滑塊潤滑油，油位高度應達到油窗高度的1/3。（46＃普通機油）。

2、將進水管接入液源，使用的液體（水或油）應保持清潔，工作時要保證足夠的液體，以防吸入空氣。

3、為縮短工作時間，大型容器及系統在試壓前，應用其它方法先注滿液體，然后開機進行試驗。

4、調壓閥在試壓泵廠家出廠前已按泵的額定壓力測試標定，因此，使用時無須進行調整，如果試驗壓力低于泵的額定壓力，可反時針旋開調整螺桿進行重新調整，達到要求數值后緊固縮緊螺母。

5、保證吸入液體暢通，過濾器應按時清洗。

6、  如果試壓泵的試驗介質為水或乳化液，停機時間較長時，應把液體排凈，然后把泵腔內吸入潤滑油以防銹蝕或0℃以下機體凍裂。

7、  電動試壓泵泵內結冰嚴禁開機工作解凍后用手轉動電機風扇10左右無阻礙，方可開機。以防機械損傷。

五、試壓泵 故障及排除

六、試壓泵廠家特殊標準件明細表（臺/件）

注：1、軸用組合密封圈表內規格為額定壓力6.3Mpa

額定壓力10MPa是30×5.3     額定壓力16MPa是25×5.3

額定壓力25MPa是20×5.3     額定壓力40MPa是16×5.3

額定壓力63MPa是12×5.3     額定壓力100~160MPa是10×5.3
